Läggning av hybridgolv utan integrerat underlägg

Hybridgolv blir allt populärare tack vare sin hållbarhet och motståndskraft mot fukt, vilket gör dem till en idealisk lösning för olika typer av rum. I den här artikeln förklarar vi hur du lägger ett hybridgolv korrekt utan integrerat underlägg, för att säkerställa stabilitet och lång livslängd.

Läggning av hybridgolv utan integrerat underlägg – steg för steg

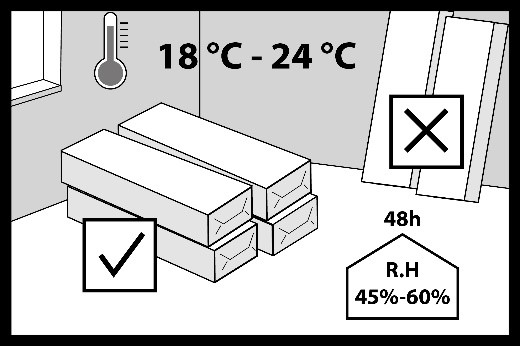

1. Innan golvet levereras till läggningsplatsen måste dörrar och fönster vara monterade i byggnaden, och alla ”våta” arbeten måste vara avslutade, t.ex. putsning, uppförande av mellanväggar, målning osv. Om det finns källare under läggningsplatsen i byggnaden måste dessa vara torra och väl ventilerade. Hybridgolv kan läggas i alla bostadsutrymmen, såsom vardagsrum, sovrum, kök och badrum, samt i de flesta offentliga lokaler. Förpackningar som innehåller hybridplank måste hanteras försiktigt under transport och lossning för att undvika mekaniska skador. Hybridplank i originalförpackning ska förvaras på en torr plats, liggande horisontellt, på pallar eller träbalkar. Ett fritt utrymme på minst 75 mm måste finnas mellan förpackningarna med hybridplank och underlaget. Hybridplank ska förvaras i originalförpackningen i det rum där golvet ska läggas i minst 48 timmar för att säkerställa akklimatisering. Lufttemperaturen bör vara mellan +18 °C och +24 °C. Relativ luftfuktighet mellan 45 % och 60 %.

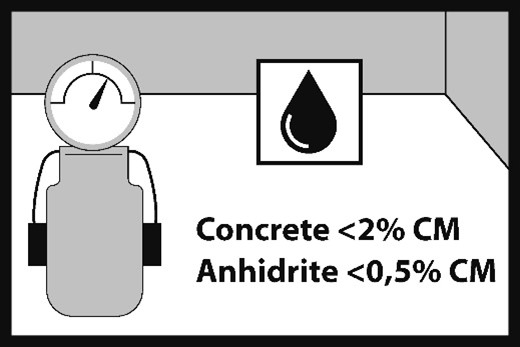

2. Fuktigheten i träunderlag (eller träbaserade skivor) får inte överstiga 12 %. Fuktigheten i betongunderlag utan golvvärmesystem får inte överstiga 2 %, och i anhydritunderlag – 0,5 %. Mätresultaten ska dokumenteras.

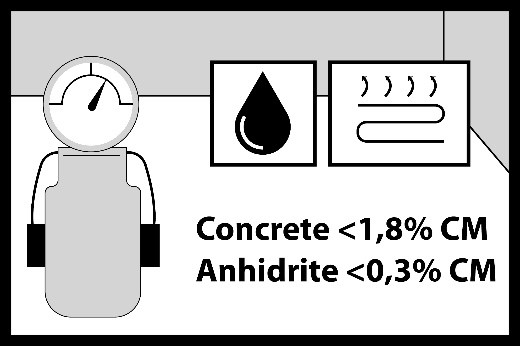

3. Vid läggning av hybridplank på golvvärme får fuktigheten i betongunderlaget inte överstiga 1,8 %, och i anhydritunderlaget 0,3 %. Mätresultaten ska dokumenteras.

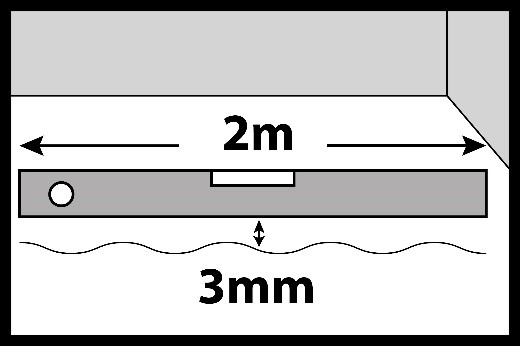

4. Den maximalt tillåtna ojämnheten är 3 mm, mätt över en längd av 2 m. Lokala ojämnheter får inte överstiga 2 mm över en längd av 1 m.

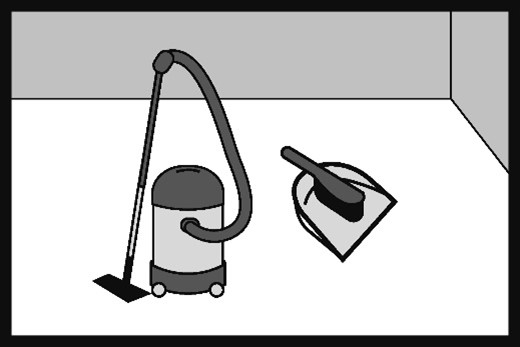

5. Innan läggningen av hybridplank påbörjas ska underlaget sopas eller dammsugas. Underlaget ska vara fritt från damm, grus, färg, lack, vax, fett, oljor, härdare, tätningsmedel, lösningsmedel, sand, limrester, fett och andra främmande ämnen.

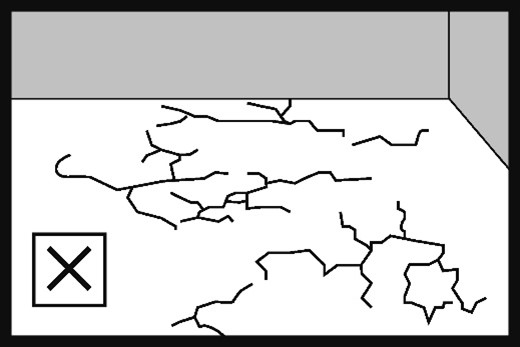

6. Underlaget ska vara torrt, stabilt, utan repor eller sprickor, och rent utan synlig smuts. Sprickor och gropar i cement- eller anhydritunderlag ska spacklas. Vid flytande läggning på keramiska plattor måste fogar som är bredare än 5 mm och djupare än 2 mm spacklas. Vid limmad läggning ska alla fogar mellan plattorna fyllas med spackel, och limsystemets tillverkares riktlinjer ska följas. Information om det limsystem som rekommenderas för läggning av hybridgolv finns på www.barlinek.com Plywood, OSB-skivor och spånskivor måste installeras konstruktionsmässigt stabilt enligt skivtillverkarens rekommendationer. Vi rekommenderar att träbaserade skivor läggs i två lager, sammanfogade med träskruvar. Kanterna i det ena lagret ska monteras förskjutet i förhållande till det andra lagret. Underlaget av träbaserade skivor måste ge tillräcklig styvhet och stöd för korrekt läggning av hybridgolvet. Skivfogarna ska vara jämna och får varken ge efter eller fjädra under belastning. Alla skruvskallar ska försänkas försiktigt under skivans yta.

7. Vid flytande läggning ska ett underlägg med följande parametrar användas:

CS – korttidsbelastning ≥ 400 kPa

8. Hybridplank får inte läggas på befintliga mjuka heltäckningsmattor, mjuka PVC-mattor, mattor eller liknande material.

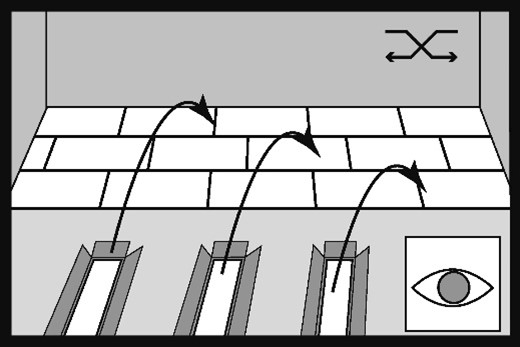

9. Under installationen ska hybridplank från flera förpackningar blandas och väljas ut färgmässigt för att skapa ett balanserat visuellt intryck av golvet. Vid beställning av golv bör du beställa cirka 3 % fler plank än den uppmätta golvytan. Där rummet har många vinklar, hinder, eller där hybridplanken läggs diagonalt i rummet eller vid anslutningar till keramiska plattor, kan ett överskott på cirka 10 % krävas.

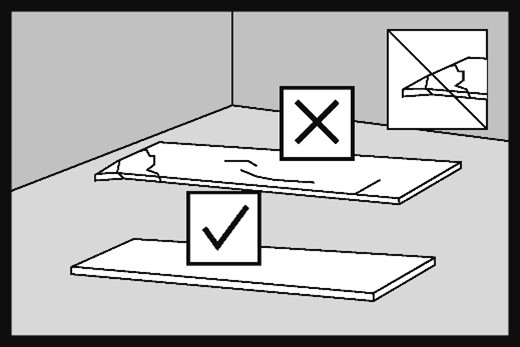

10. Innan läggningen ska beställaren eller montören kontrollera hybridplanken och säkerställa att de överensstämmer med beställningen. Planken ska kontrolleras avseende kvalitet, ytbehandling, glans, färg och mekaniska skador (all information finns på etiketten, instruktionen eller produktbladet). Vid tveksamhet ska beställaren eller montören inte använda något hybridplank som bedöms olämpligt för läggning, och ska omedelbart kontakta återförsäljaren. Om ett skadat hybridplank, som inte överensstämmer med beställningen, har synliga defekter eller oacceptabla visuella egenskaper läggs in, medför det att garantin upphör att gälla.

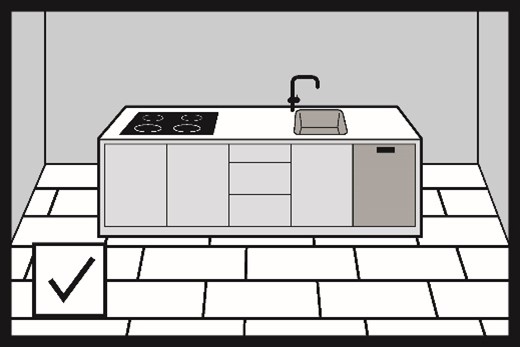

11. Tunga föremål, som en köksö eller möbler, kan placeras på golvet utan att expansionsfog behöver anläggas runt dem. Det krävs dock en expansionsfog runt fasta element som går från golvet upp till ön, t.ex. vatten- och avloppsinstallationer.

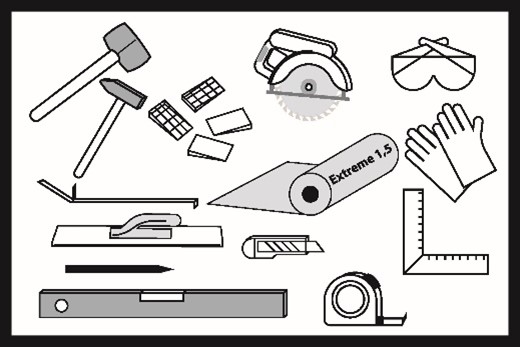

12. Rekommenderade verktyg och material för golvläggning:

Skyddsglasögon
Dammsugare eller sopborste
Knäskydd
Skyddshandskar
Monteringsklubba (gummiklubba)
Expansionskilar
Metalldragjärn
Måttband
Blyertspenna
Elsåg
Vattenpass
Brytkniv
Tejp
Underlägg för plank (eventuellt lim)

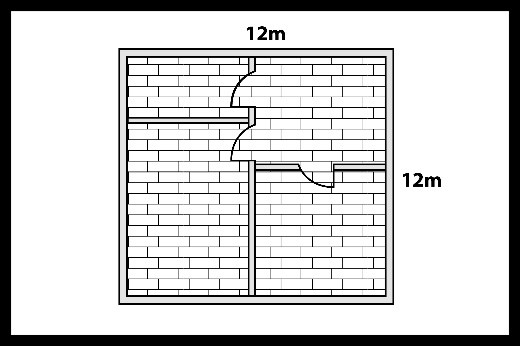

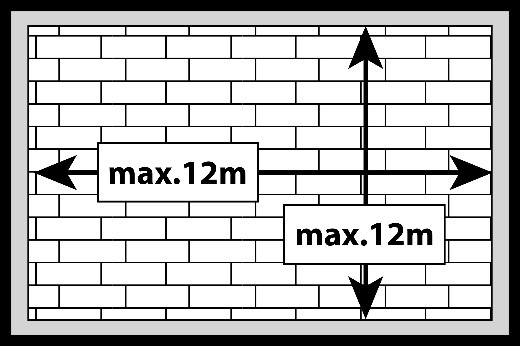

13. De maximala måtten på en våningsplan i ett hus/en lägenhet, där ett flytande lagt hybridgolv inte kräver expansionsfog i dörröppningar, är 12 m x 12 m.

Läggning av hybridplank i flytande system

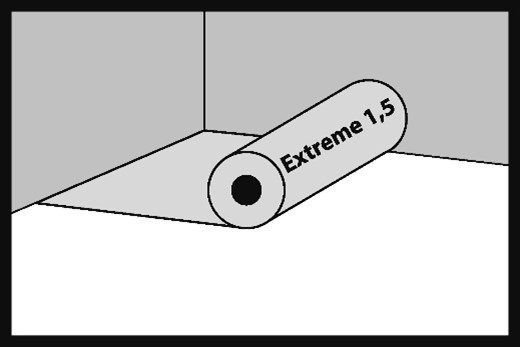

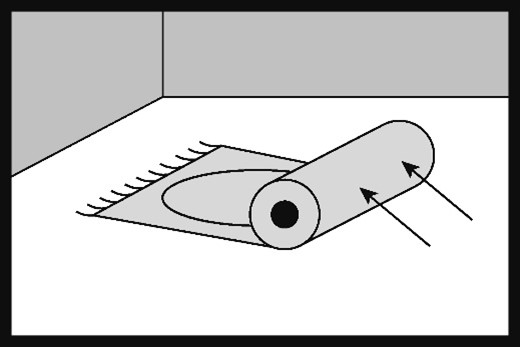

14. Rulla ut underlägget för planken. Angränsande underläggsbanor ska monteras kant i kant med varandra.

Vid flytande läggning ska ett underlägg med följande parametrar användas:

CS – korttidsbelastning ≥ 400 kPa

Det är viktigt att underlägget klarar olika typer av belastning under hela användningstiden. Användning av ett underlägg med lägre parametrar resulterar i en felaktig golvläggning och garantins upphörande.

Barlinek erbjuder det dedikerade underlägget Extreme 1.5 som uppfyller de angivna tekniska kraven.

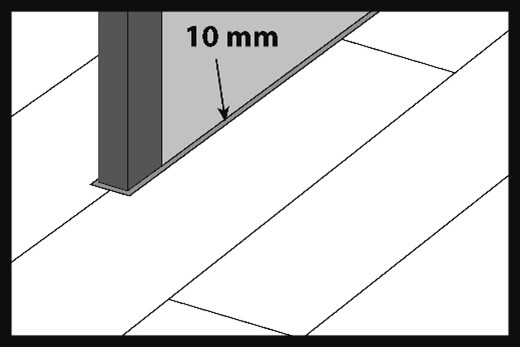

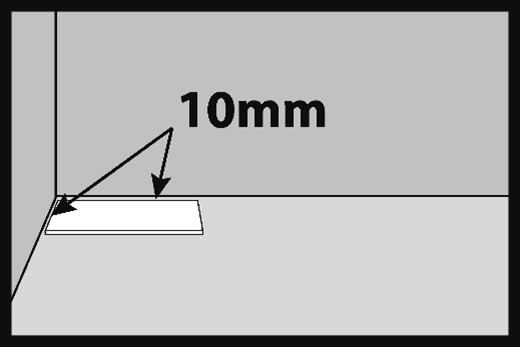

15. Börja läggningen från vänster vägg och fortsätt åt höger. Expansionsfogens storlek ska vara minst 10 mm. Expansionskilar underlättar för att hålla samma fogbredd genomgående. Expansionsfogen ska göras längs hela rummets omkrets samt runt alla andra hinder, som pelare, trappor, keramiska plattor osv.

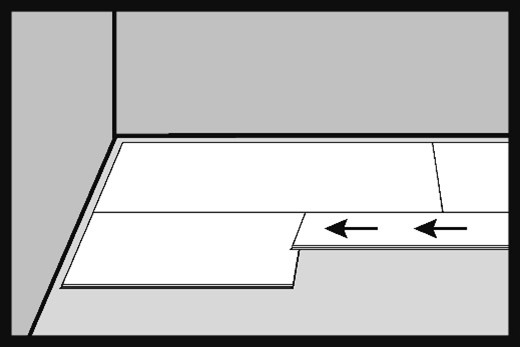

16. Lägg den korta kanten av den andra planken mot den första hybridplankan. Se till att kanterna passar exakt ihop. De sammanfogade plankorna måste ligga exakt i linje med varandra.

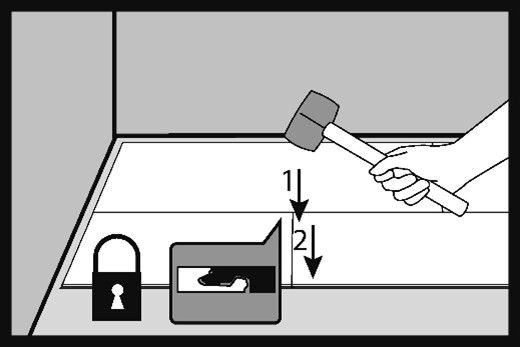

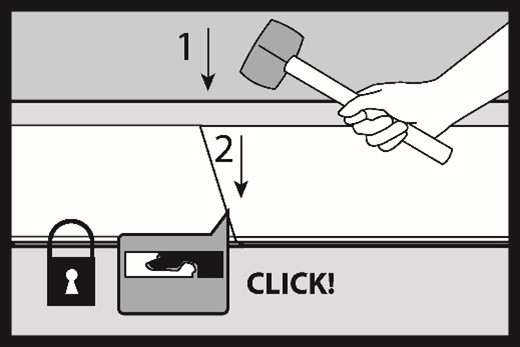

17. Slå försiktigt till kantfogen med en monteringsklubba och knäpp fast fogen i ordningen 1 och 2. Vid korrekt stängd fog ska plankornas översta skikt ligga i samma plan, och det ska inte finnas någon synlig nivåskillnad mellan de sammanfogade elementen.

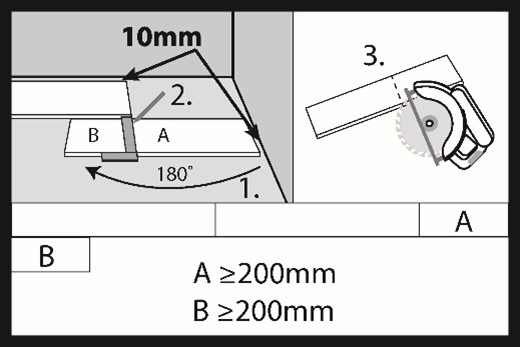

18. För att kapa hybridplank kan en handsåg eller elsåg användas. Kom ihåg att lämna en expansionsfog på minst 10 mm bredd efter att den sista hybridplankan har kapats. Den rekommenderade längden på den sista kapade plankan (A) i den första golvraden bör vara minst 200 mm. Om den kapade biten (B) är längre än 200 mm kan den användas för att påbörja läggningen av den andra golvraden. Avståndet mellan ändskarvar i två intilliggande golvrader bör vara minst 200 mm.

Läggning av yttre hörn utan avslutningstillbehör

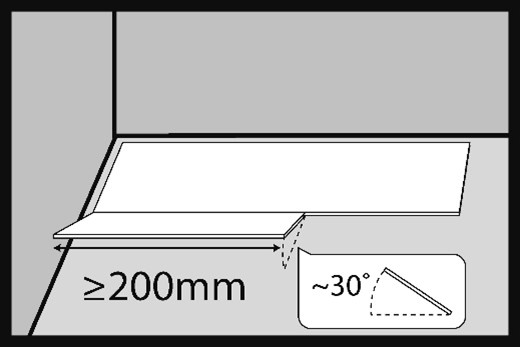

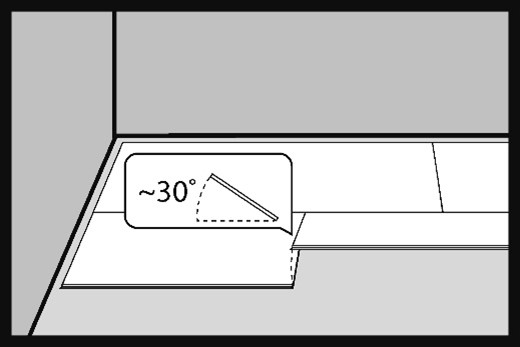

19. Den första hybridplankan i den andra golvraden förs in i en vinkel på cirka 30° i fogen på plankan i den första golvraden. Den minsta längden på den monterade plankan bör vara minst 200 mm.

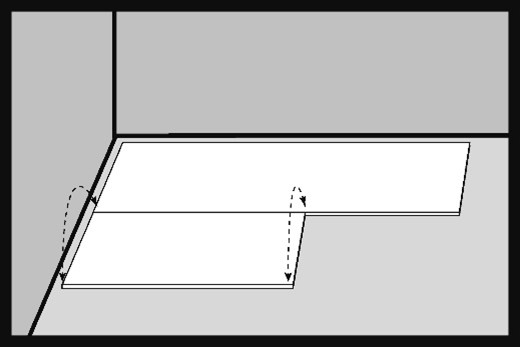

20. Om plankan inte faller ner fritt under läggningen, väx den försiktigt upp och ner omväxlande och tryck lätt till.

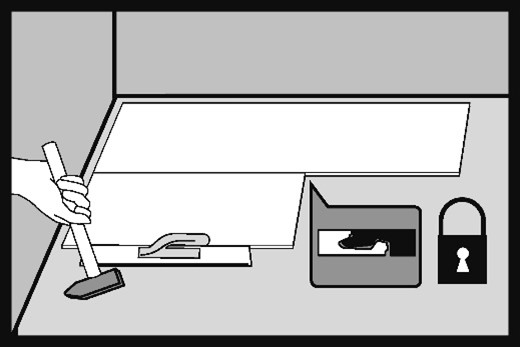

21. Slå till plankan på långsidan med en monteringsklubba. Vid läggning av hybridplank ska fogarna på långsidan alltid slås till.

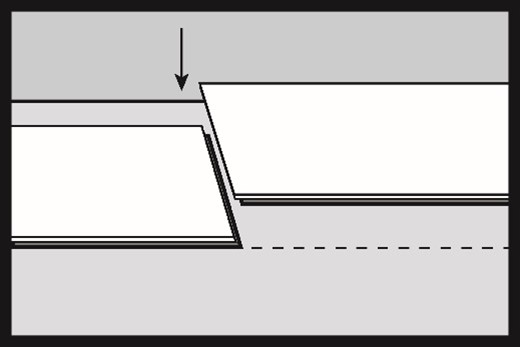

22. Den andra plankan i den andra golvraden förs in i en vinkel på cirka 30° i fogen på plankan som monterats i den första raden.

23. Skjut plankorna mot varandra så att de korta kanterna möts.

24. Efter att den monterade plankan har sänkts ner och sammanfogats på de korta sidorna, knäpp fast fogen genom att slå till med en monteringsklubba i ordningen 1 och 2.

25. Slå till plankan på långsidan med en monteringsklubba. Vid läggning av hybridplank ska fogarna på långsidan alltid slås till.

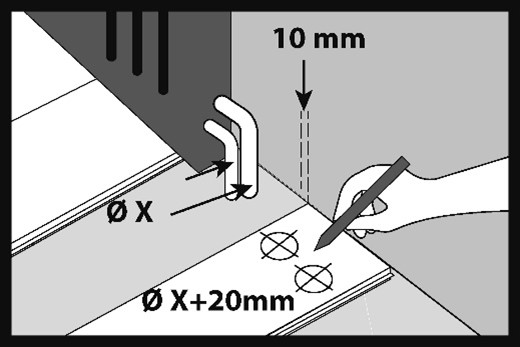

26. Vid rör från element ska öppningar ritas på hybridplankan med en diameter som är 20 mm större.

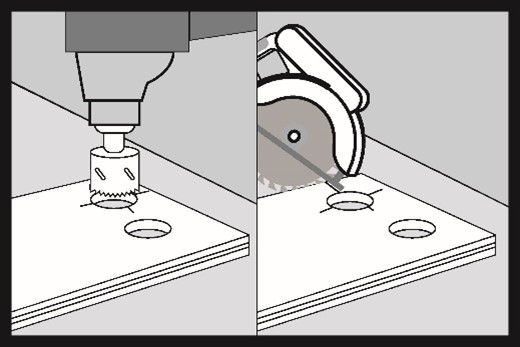

27. Skär ut öppningarna i plankan. Rita en linje genom hålens mitt och kapa plankan med en såg.

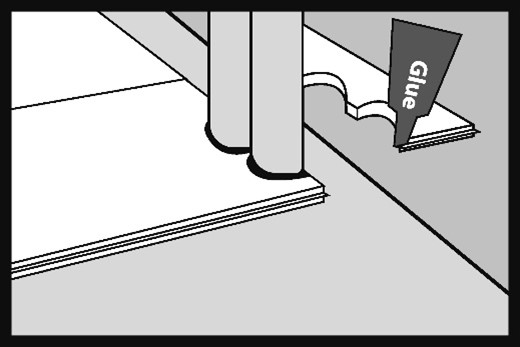

28. Limma fast den kapade plankbiten med monteringslim.

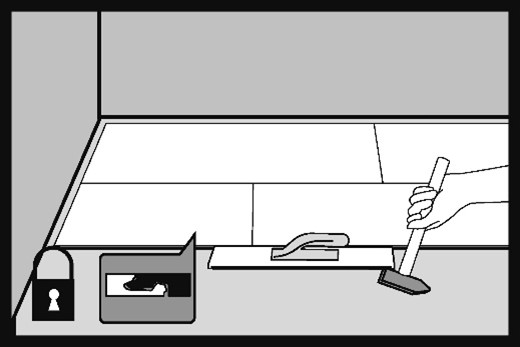

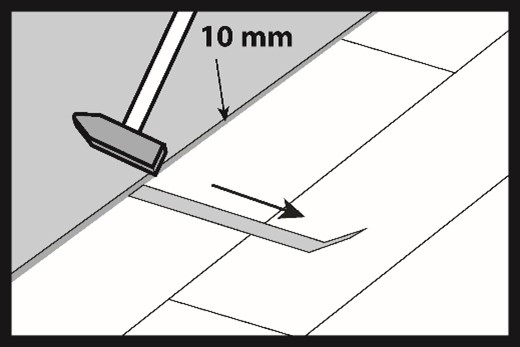

29. Slå till den sista raden hybridplank med hjälp av ett metalldragjärn.

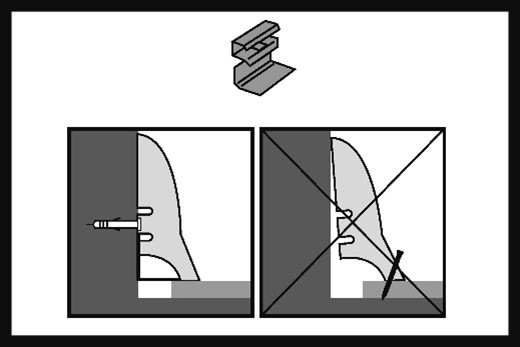

30. När hela golvytan har lagts ska dekorativa golvlister monteras. Listerna fästs endast i väggarna, med hjälp av fästklips eller monteringslim.

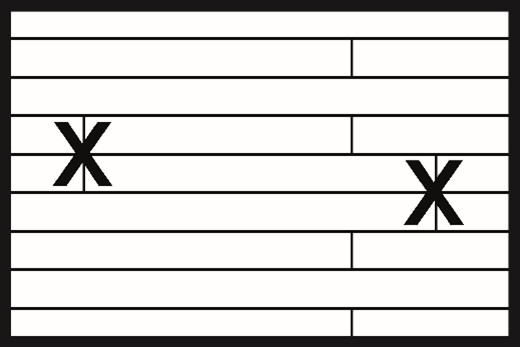

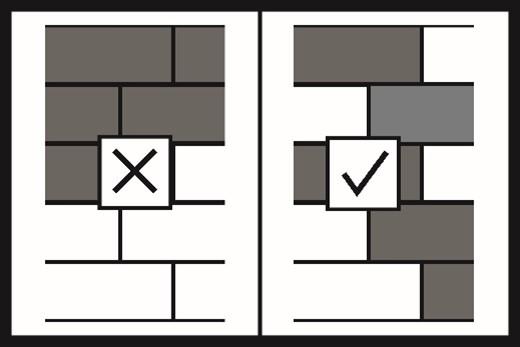

31. Det är inte tillåtet att göra korsvisa skarvar i intilliggande golvrader. Den rekommenderade minsta förskjutningen av skarvarna på de korta kanterna av hybridplanken i intilliggande golvrader måste vara större än 200 mm.

32. Viktigt: Vid övergångar mellan rum behövs ingen expansionsfog. Den görs endast vid väggar och andra element som är permanent inbyggda i byggnaden, t.ex. trappor, pelare och andra hinder. De maximala måtten på en våningsplan i ett hus/en lägenhet, där ett flytande lagt hybridgolv inte kräver expansionsfog i dörröppningar, är 12 m x 12 m.

Läggning av hybridplank i fuktiga utrymmen

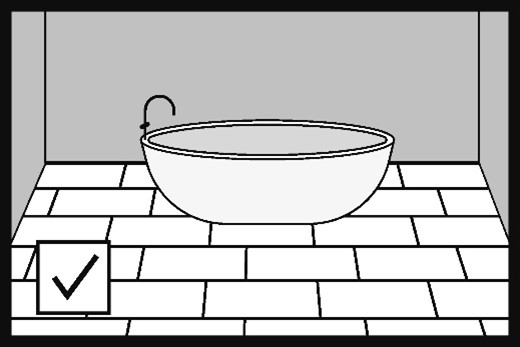

33. Hybridplank kan läggas i badrum och andra utrymmen där vattenspill kan förekomma.

I den här typen av utrymmen rekommenderar vi limmad läggning. I detta fall kan expansionsfogen runt kanten minskas till 3 mm. Om planken i övriga rum limmas fast i underlaget behöver ingen expansionsfog göras i dörrkarmens öppning. Om hybridplanken i övriga rum läggs flytande måste en expansionsfog på minst 5 mm göras i dörrkarmens öppning (anpassad till typen av täckande golvlist).

Använd det rekommenderade limsystemet för att limma golvet. Mer information finns på barlinek.com

Vid flytande läggning ska alltid en expansionsfog på 5 mm göras runt kanten.

I badrum med golvvärme måste en expansionsfog göras i dörrkarmens öppning, som avskiljer badrummet från övriga utrymmen, oavsett vilket läggningssystem (flytande eller limmat) som valts.

Expansionsfog måste alltid användas runt väggar, duschkabiner, badkar, toalettstolar och andra hinder som är permanent fästa i underlaget.

Viktigt:

Det är inte tillåtet att lägga hybridplank i duschutrymmen, badkar, bastur, pooler och andra liknande platser som utsätts för långvarig kontakt med vatten.

Läggning av hybridplank med limsystem

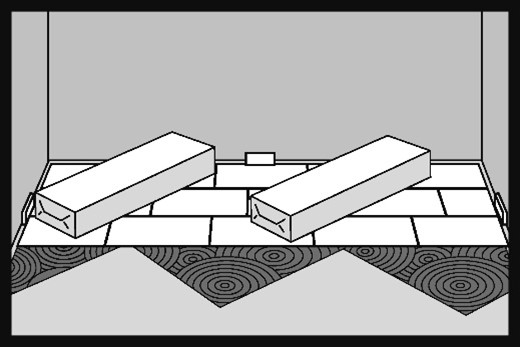

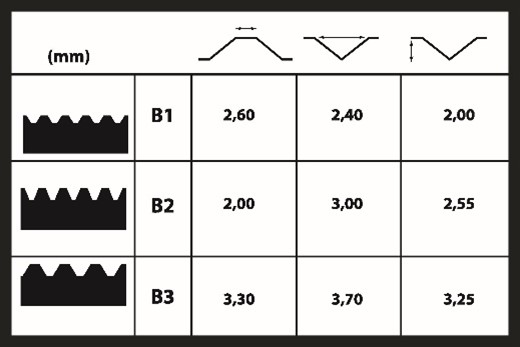

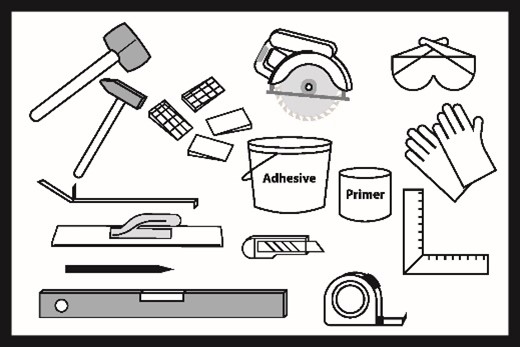

34. Vid limning av hybridplank mot underlaget ska dedikerade lim användas. Efter att några rader har lagts, tryck ner golvet med tunga föremål (t.ex. oanvända paket med plank). Beroende på valt limsystem, använd en tandad spackel B1, B2 eller B3

Hybridplank – limning endast med rekommenderade lim; information finns på barlinek.com
Kontrollera avjämningsmassans hårdhet med en Ri-ritsspets – fjäderns spänning i nedre läget.
Avjämningsmassor måste alltid slipas – anhydritavjämning slipas tills kornstrukturen blir synlig.
Vid limning på anhydritavjämning måste grundning användas
Självutjämnande massor – använd massor av typ CT (cementbaserade) med minst hållfasthetsparametrarna C25, F6.

Viktigt! Innan du börjar läggningen, kontrollera vilka lim som rekommenderas för hybridgolv – läs mer >>

Läggning av hybridplank på golvkylningssystem

35. Det är mycket viktigt att golvkylningen är utrustad med lämpliga styrsystem som förhindrar att vattenånga kondenserar på golvytan. För att förhindra detta får temperaturen på det kalla vattnet i rören inte sjunka under ett visst värde. I varje rum med golvkylningssystem bör en sensor installeras som beräknar sambandet mellan relativ luftfuktighet och temperaturen på plankans yta, och som stänger av tillförseln av kallt vatten innan den så kallade daggpunkten uppnås, det vill säga innan vattenånga kondenserar på plankornas yta.

Termostaterna i rummen bör inte ställas in på en temperatur lägre än 23 °C. Dessutom får skillnaden mellan termostatens inställda temperatur och rumstemperaturen inte vara större än 5 °C. Exempel: rumstemperatur 30 °C, termostatens inställda temperatur minst 25 °C.

Golvkylningssystemet bör skyddas mot att vattentemperaturen i installationen sjunker under +18 °C.

Det installerade golvets maximala värmemotstånd tillsammans med underlägget får inte överstiga R≤0,15 m²K/W. För att uppnå ett lägsta värmemotstånd rekommenderar Barlinek limmad läggning av golvet eller användning av ett underlägg med mycket låg värmeförlustkoefficient: EXTREME 1.5

48 timmar före golvläggningen ska golvkylningen stängas av. Efter avslutad läggning kan den sättas igång igen efter 48 timmar.

Fuktigheten i cementavjämningen bör vara högst 1,8 % och i anhydritavjämningen högst 0,3 %. Mätningarna ska utföras med karbidmetoden, s.k. CM-metoden.

Övriga läggnings- och användningsparametrar följer monteringsanvisningen samt villkoren för användning och underhåll av hybridgolv. Mer information på www.barlinek.com

Beslutet om huruvida golvkylning kan användas kräver att en värmebalans upprättas, vilket bör ske redan i projekteringsskedet. Att hoppa över detta steg kan leda till felaktigt val av utrustning och ett otillräckligt fungerande kylsystem

Läggning av hybridplank på golvvärmesystem

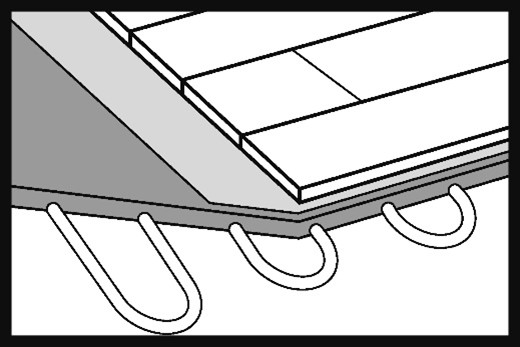

36. Hybridgolv kan läggas på vattenburen eller elektrisk golvvärme, både med limmad och flytande läggning.

Vid flytande läggning ska ett underlägg med följande parametrar användas:

CS – korttidsbelastning ≥ 400 kPa

VIKTIGT!

Ett villkor för att lägga hybridplank på golvvärme är att en uttorkningsprocess av avjämningen genomförs och att ett uttorkningsprotokoll upprättas – detta gäller endast nya, icke uttorkade avjämningar där värmesystemet är ingjutet. Uttorkningsprocessen av avjämningen ska genomföras även under sommarhalvåret. Information om uttorkning av avjämningen och protokollet finns på www.barlinek.com. Om en värmepump är installerad och ett program för uttorkning av golvet finns, måste uttorkningscykeln utföras enligt programmet. Vid limning mot underlaget ska de rekommendationer som Barlinek tillhandahåller från limsystemens tillverkare på www.barlinek.com följas.

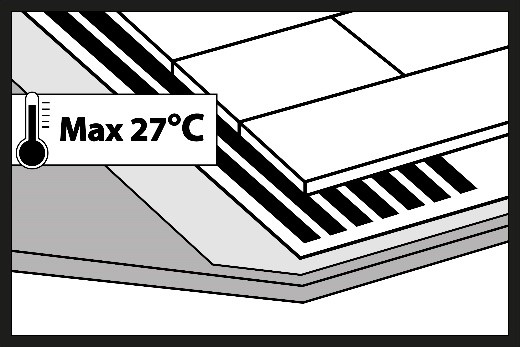

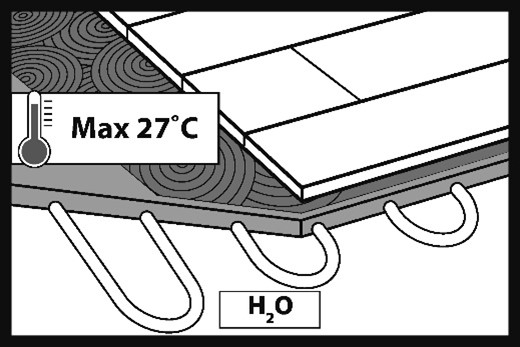

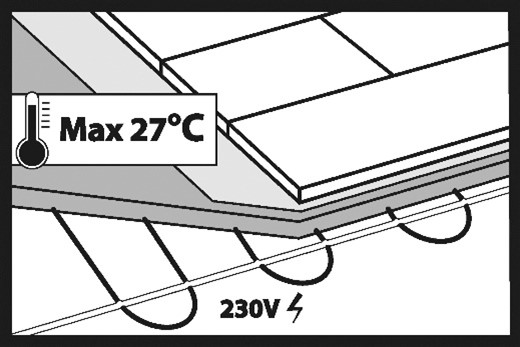

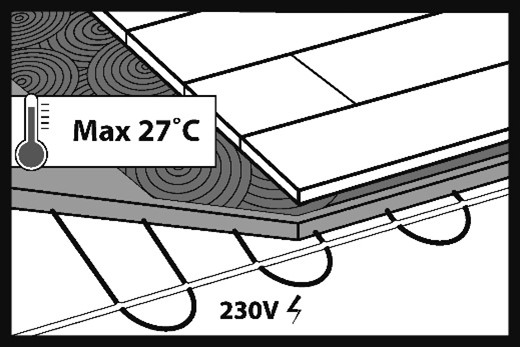

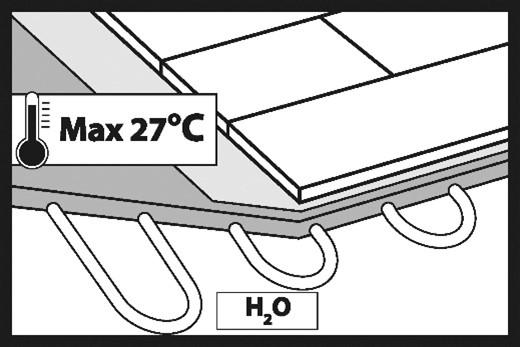

Den maximala temperaturen på hybridgolvets yta under drift av värmesystemen får inte överstiga 27 °C

Fuktigheten i avjämningen vid läggning på golvvärme får inte överstiga:

1,8 % CM för cementavjämningar
0,3 % CM för anhydritavjämningar

För att undvika ojämn funktion i hybridplankans kärna bör hela golvytan vara uppvärmd. Detta garanterar också högsta komfort vid användning (inga kallare partier på golvet).

Golv med golvvärme får inte täckas med mattor.

Möbler som placeras på golvvärme, t.ex. soffor, bör ha ben som är minst 10 cm höga.

Värmesystemet får inte startas under läggningen. Under läggningen av hybridgolv måste golvvärmesystemet vara avstängt, och temperaturen på underlagets (avjämningens) yta bör ligga mellan +18 °C och +24 °C.

Golvvärmesystemet får tidigast startas 48 timmar efter avslutad läggning av hybridgolvet

Vid användning av hybridgolv på golv med golvvärme bör man komma ihåg att avdunstningen av vätskor som spillts på golvytan kan ske snabbare. Därför bör alla fläckar från vätskor som vin, urin, mjölk osv. avlägsnas från golvytan så snart som möjligt, eftersom intorkning på hybridplankans yta kan leda till permanent missfärgning av golvet

Höjden på avjämningen ovanför värmeelementen bör vara minst 20 mm.
